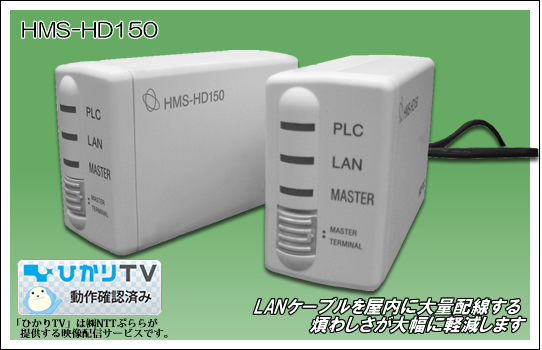

HMS-HD150 PLCアダプタ 現在 生産調整中
パソコンやプリンタ、そして地上デジタル対応TV等、今やその多くがネットワークへの接続を前提とした物
へと変わり、それらの機器が一つの家庭で複数台使用される事も珍しく無くなりました。
ブロードバンドモデムやルーターからLANケーブルを複数の機器へと接続すると家中をLANケーブルが這
い回ることになり、極めてわずらわしい思いをします。無線LANによるネットワーク構築を行う場合、手軽で
ある一方電波の感度は機器の設置場所で大きく左右されるだけでなく。昨今の鉄筋コンクリートで建築さ
れた物件では電波が十分に届かない事例もあるのが現実です。
Power Line Communications ( 以下PLC )は宅内の電力線を利用して高速データ通信を行う技術です。
コンセント(同一配電盤(宅)内)にPLCアダプターを設置し、機器を短いLANケーブルで接続する事で、わずら
わしさを大きく軽減する事が可能です。

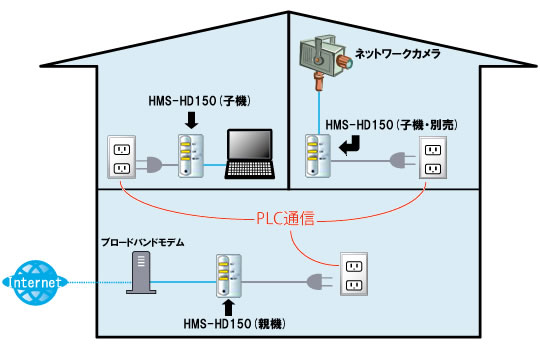

接続イメージ図 -Let'sコンセントLAN！-
HMS-HD150はコンセントに繋ぐだけで同一配電盤内にある電力線上でLANネットワーク通信網を
形成する事が可能となります。

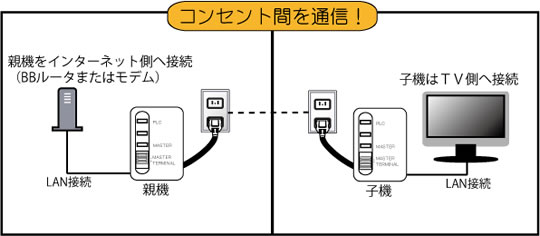

ひかりTVに関して
本製品は「ひかりTV」接続機器として動作確認済み！
※「ひかりＴＶ」は株式会社NTTぷらら様が提供する映像配信サービスです。
※HMS-HD150と接続するだけでひかりTVを視聴可能になるわけではございません、ひかりTVを視聴する
には別途ひかりTVとの契約が必要となります。
「ひかりTV」に関する疑問はこちらの解説をご覧下さい。「HMS-HD150アダプター掲載ページ」
HD-PLCアライアンスに関して
HD-PLC認証済み！
本線品はHD-PLCの認証を受けており、他社製のPLCアダプターであってもHD-PLC認証を
受けていれば相互接続が可能です。
HMS-HD150でも採用の高速電力線通信の規格“HD-PLC"がデジタル家電ネットワークDLNAの
標準方式として認定されました。
「HD-PLC」に関する疑問はこちらの解説をご覧下さい
製品の特徴
★すべての電源コンセントがホームネットワークのアクセスポイントになります(※1)
本製品は電力を供給している電力線を利用してデータ通信を行う
PLCアダプタです。既存の電源コンセントがアクセスポイントに
なるので、各部屋間を
LANケーブルで配線する必要がありません。
★親機を含めて16台まで増設できます(※2)
別の部屋でネットワークに接続したい場合には、PLCアダプタを
簡単に増設できます。
高速通信、ネットワークID及びパスワードによるセキュリティー機能(AES 128bit)を採用(※3)
★最大210Mbps(PHY速度)(※4)
ネットワークIDによるセキリュリティー機能でPLCアダプタは快適な高速通信を提供します。
★省電力モード搭載
一定時間データ通信の無い状態が継続すると省電力モード移行
（※1） 本製品は電波法により屋外での使用が禁止されています。
また、電力線の使用状況に
よっては、データ通信速度に影響があったり、通信出来ない事があります。
（※2） 電力線の使用状態によっては、使用できないコンセントもあります。
（※3） データはAES 128bit暗号化方式で暗号化されていますが、第三者による傍受に対して、
セキュリティを保証するものではありません。
（※4） 数値は理論値です。実際の通信速度は、電力線の
使用状況やネットワークの環境等に
より異なります。
スタートセットの構成
親機：HMS-HD150 子機：HMS-HD150 各1台
（親機と子機のハードウェアは同一です、工場にて親子の設定を行います）
※重要※
本製品は弊社が製造、販売しているHMS-H100及びHMS-H300シリーズとはPLCの通信方式が
異なるためネットワークを構成する事は出来ません。
| 型番 | HMS-HD150 |
|||
|---|---|---|---|---|
| JANコード | 4562288390304 |
|||
| ■一般仕様 | ||||
| 入力電圧 | AC100V±10%，50/60Hz |
|||
| 消費電力 | 3W |
|||
| 外形寸法 | 60×35×90mm |
|||
| 質量 | 150g(ACコード含む) |
|||
| 使用環境温度 | 0℃〜40℃ |
|||
| 使用環境湿度 | 20%〜85% |
|||
| 設置方法 | 机上 |
|||
| RoHS指令 | 準拠 |
|||
| ■有線LANインターフェイス | ||||
| ポート数 | 1ポート(Auto MDI/MDI-X対応) |
|||
| 接続方式 | 100BASE-TX/10BASE-T |
|||
| ネットワークタイプ | IEEE802.3u/IEEE802.3 |
|||
| 通信モード | フルデュプレックス/ハーフデュプレックス |
|||
| コネクタ形状 | RJ-45×1 |
|||
| ■接続機器及び接続概要 | ||||
| 通信可能な PLCアダプタの台数 |
1台の親機に最大15台の子機まで接続（同一電力線系統内） |
|||
| LANポートに繋がる 接続端末機器の台数 |
親機、子機それぞれ8台（推奨台数） |
■PLCインターフェイス | ||
| 変調方式 | ウェブレット直行周波数分割方式（ウェブレットOFDM方式） |
|||
| 使用周波数帯域 | 2〜28Mhz |
|||
| 通信方式 | HD-PLC |
|||
| 通信速度(PHY) | 最大210Mbps |
|||
| 通信距離 | 最大200m（使用環境による） |
|||
ファイルの表示には、Adobe(R) Readerが必要です。
<HMS-H100のセット販売は10月31日を持って終了いたしました>
生産終了、セット販売終了に伴い”HMS-H100増設ユニット”の販売を開始いたします。
ご購入をご希望の方は、Yahooストアよりお買い求め下さい。
HMS-HD150のご購入を御希望の方は、下記いずれかの弊社ショップよりお買い求め下さい。
年末セール実施中！（現状在庫限定価格です。次回入荷時の価格は定価になります、ご了承下さい）
・amazon
・弊社直販サイト
こちらからお越し下さい
